便于法兰接头检测和维修的法兰保护套,你了解吗?

发布:ptfex 浏览:172次

法兰是法兰轴与轴之间的连接部件,用于管端之间的连接;它也可以用作设备入口和出口处的法兰,用于两个设备之间的连接。法兰连接常用螺栓螺母,长期使用后容易导致腐蚀,影响使用寿命。为了保护法兰,通常在法兰的连接处安装保护盖。但目前法兰保护套拆装复杂、不方便,影响了法兰接头的检查和维护,使用效果不理想。

为此,本领域技术人员提供一种法兰保护套,以解决现有技术中存在的防护罩复杂、拆卸不便、影响法兰连接的检测和维修、使用效果不理想的技术问题。该法兰保护套可以通过锁紧机构实现上承载架和下承载架的锁紧,使法兰接头受到上盖和下盖的密封保护,具有防腐蚀、延长法兰使用寿命、便于拆装操作、便于法兰接头的检测和维修等技术效果。

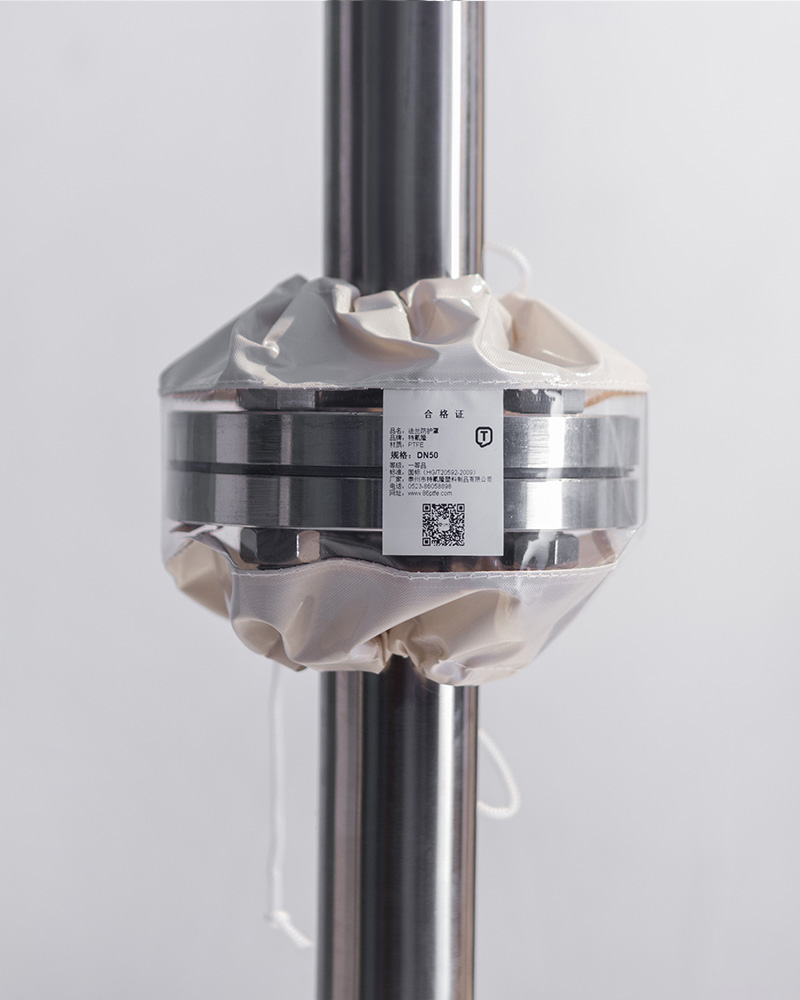

法兰保护套

为了实现上述目的,该法兰保护套采用如下技术方案:该法兰保护套包括上盖和下盖,上盖和下盖均为半圆形结构和中空结构,上盖和下盖的中心设有供管道穿过的通孔;上盖开口向下,上盖开口外侧设有上承载架,定位槽贯穿上承载架表面;下盖开口向上,下盖开口外侧设有下承载架,下承载架表面设有与定位槽相对应的通槽,下承载架底端设有与通槽相对应的锁紧机构;锁紧机构包括呈U形结构的承载架,承载架的底端设有安装孔,安装孔内设有升降柱,升降柱的上端设有限位杆,限位杆位于承载架内并与通槽相对应,升降柱的底端设有挡板,挡板位于承载架下方,升降柱外安装有锁紧弹簧。使用时,将上盖体套在法兰连接的上方,下盖体套在法兰连接的下方,使通槽与定位槽相对应,向上推动挡板克服锁紧弹簧的弹力,升降柱带动限位杆向上,限位杆依次穿过通槽和定位槽,直至限位杆位于上轴承上。转动挡板,使升降柱带动限位杆转动,直至限位杆与定位槽处于垂直状态,松开挡板,通过锁紧弹簧的弹力推动挡板,使升降柱带动限位杆下降,使限位杆与上承重架充分接触,从而实现上承重架和下承重架的锁紧固定,使上盖和下盖在法兰连接处包裹。整个装置易于安装和锁定,操作简便,便于法兰接头的检测和维护。法兰保护套上承载架表面设有定位孔,下承载架表面设有与定位孔相对应的定位柱。定位柱有两个,对称分布,定位柱与定位孔间隙配合。锁紧机构的数量为偶数,对称分布。升降柱的外径与安装孔的内径相等,采用间隙配合。

上述法兰保护套的有益效果是:通过锁定机构锁定上承载架和下承载架,使法兰接头受到上盖和下盖的密封和保护,防止腐蚀,延长法兰的使用寿命,拆装操作简单方便,便于法兰接头的检测和维修。
