如何制作密封性能好的法兰保护套?

发布:ptfex 浏览:892次

液体和气体流动管道的接头大多采用法兰连接,法兰通常放置在室外,暴露在空气中,日晒雨淋后容易生锈产生缝隙,导致管道内液体或气体泄漏,造成管道内流动介质的损失和浪费。尤其是废水、废气处理厂家使用的输送管道中循环的强酸、强碱介质,会造成周围部件的腐蚀,甚至伤人。因此,有必要在管道法兰的连接处加一个法兰保护套,一方面减少法兰与外界空气和雨水的接触,减缓法兰的腐蚀速度,另一方面避免流动介质从法兰泄漏带来的危险。

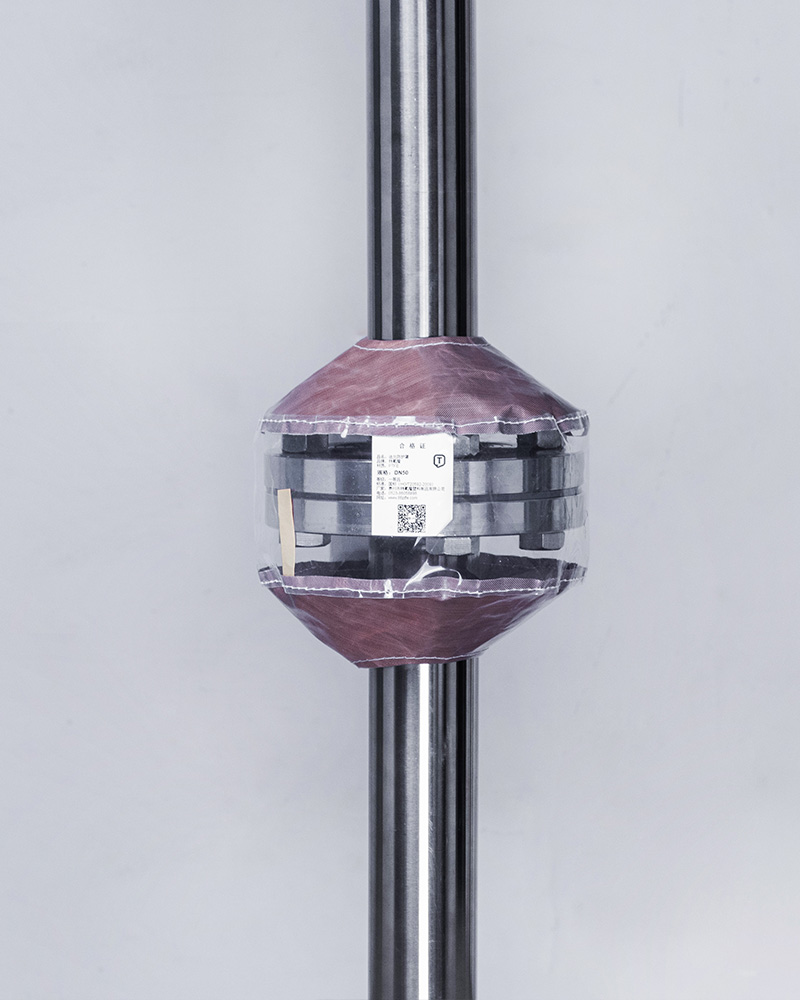

法兰保护套

然而,现有技术中的法兰保护套存在以下缺点:首先,通常拧在外部设备上的两瓣保护罩的延伸耳会接触到周围的部件,占据很大的空间;缺乏液体临时储存结构,当液体介质泄漏时,必须立即打开防护罩,清除内部液体介质;保护罩缺少内部密封结构,从法兰缝隙泄漏的液体进入保护罩后,保护罩密封性能差,会导致二次泄漏。

为此,我们研发了一种新型法兰保护套,包括两个半圆柱形箱式保护罩体,保护罩体的上下板上设有一体结构的瓣状管道弧板,管道弧板伸入保护罩内腔;两个护盖体的直径端设有垂直于直径方向的螺纹孔;螺栓穿过两个保护罩体上的螺纹孔将两个保护罩体固定连接在法兰的外侧,两个保护罩体内的管道弧板扣在法兰的上下两侧。该法兰保护套本体的内壁上对应螺孔的位置加工有与防护罩本体为一体结构的密封板,螺孔与防护罩的内腔不相通。法兰保护套体内增加了密封结构,该密封结构包括加工在保护罩体直径一端密封板上的延伸密封板,以及与加工在保护罩体直径另一端密封板上的延伸密封板相配合的延伸槽,两个保护罩体中的延伸密封板和延伸槽位于不同侧。

法兰保护套在内延伸槽处的密封板板面加工有插板槽,延伸密封板上加工有延伸插板;延伸密封板与内延伸槽配合安装,延伸插板与插板槽配合插入。法兰保护套体内增加了密封结构,该密封结构包括分别设置在保护盖体直径两端立板上的延伸弧形卡板和延伸弧形卡槽;两个保护盖体内的弧形卡板和延伸弧形卡槽位于不同侧。该法兰保护套在保护罩本体中增加了密封结构,该密封结构包括设置在一个保护罩本体的扣合面上的密封条安装槽和设置在相对的保护罩本体的扣合面上的密封条;当两个护盖体扣合时,密封条位于密封条安装槽内,从而对法兰提供了良好的保护。
